절삭가공- 선반,플레이너,입삭기,형삭기,브로칭에 대하여



비절삭가공 : chip이 발생하지 않음, chuck working이 아님	주조	목형,주형,주조,특수주조,플라스틱 몰딩
	소성가공	단조,프레스 가공, 인발, 압출
	용접	압접, 납땜  융접--전기용접       └가스용접       └고주파 용접
	특수 비절삭가공	버니싱, 숏 블래스트
절삭가공 : chip이 발생 chuck working	절삭공구가공	고정공구	플레이너(planer machine), 브로칭, 형삭기(shaper), 입삭기(slotter),선반(lathe)
		회전공구	밀링(milling), 드릴링(drilling), 보링(boring), 호빙(hobbing), 소잉(sawing)
	연삭공구가공	고정입자	연삭(grinding), 호우닝(honing)
		분발입자	초음파 가공,액체 호우닝



1. 선반(lathe, turning)



(출처 : 위키백과)

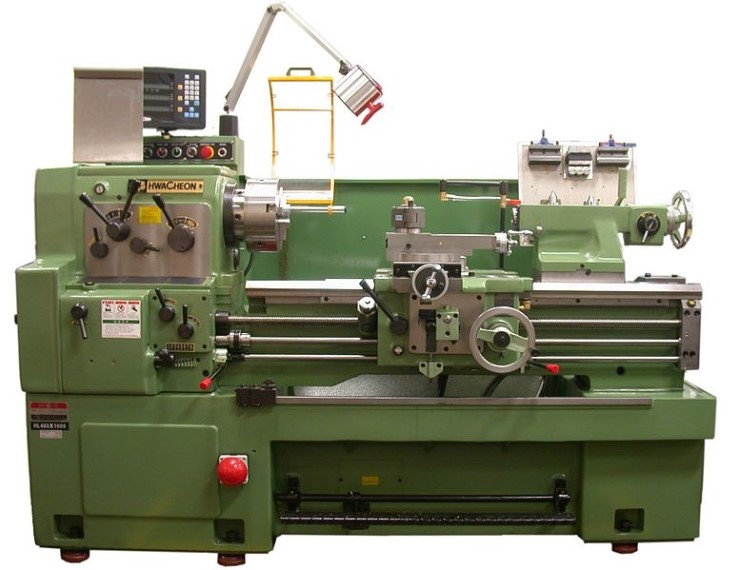

범용선반의 일반적인 생김세





선반은 척에 가공물을 고정하고 그 가공물을 회전시키면서 베드를 움직여 베드에 달려있는 바이트로 가공물을 깍거나 다듬는다.

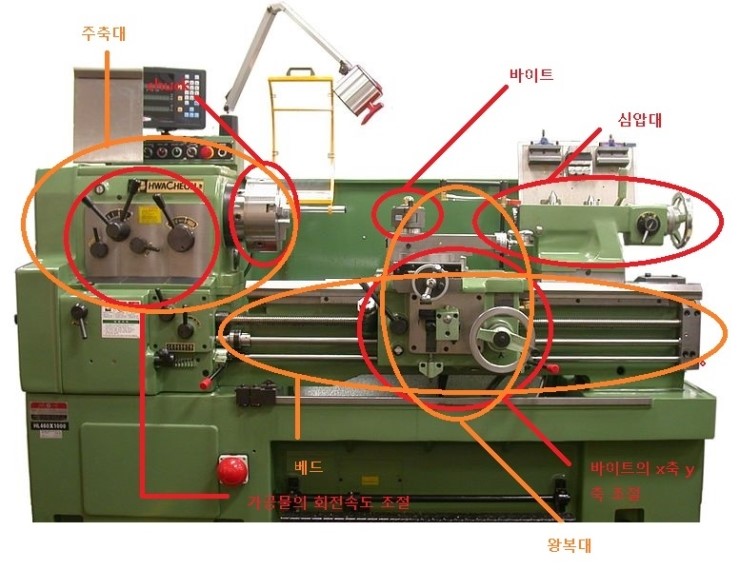

다음은 각 부분의 설명이다.

주축대 : 가공물을 고정할 수 있는 척이 있고 척을 회전시켜 가공물을 돌린다.



심압대 : 주축대와 반대반향에 있으며 가공물 중앙에 장착하여 가공물을 지지 또는 심압대에 드릴을 장착하여 가공물 중앙에 드릴링 작업을 하는 것도 가능하다.



왕복대 : 주축대와 심압대 중앙에 있으며 왕복대 상부에 바이트를 장착하여 가공물을 가공할 수 있다. 또한 왕복대에 있는 새들을 통하여 베드 위 레일에서 움직일 수 있다.



베드 : 주축대, 심압대, 왕복대를 지지한다.



방진구 : 가공물이 너무 길거나 척외 고정이 또 필요할때 베드위에 설치하여 가공물을 척과 별도로 지지할 수 있다.



선반에서 할 수 있는 작업



13:17 모깍기

13:35 facing

18:10 외경절삭

29:51 절단절삭

34:46 심압대 드릴링 작업

위 영상외

테이퍼 절삭

릴리이빙

총형절삭

나사절삭

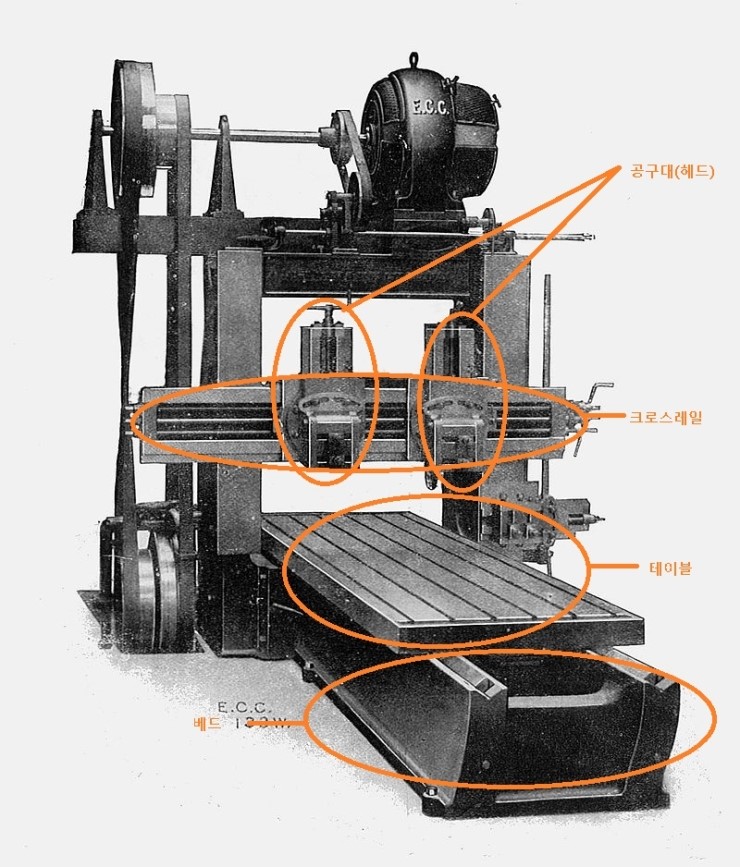

2. 평삭기(planer machine)



(출처 : 위키백과)

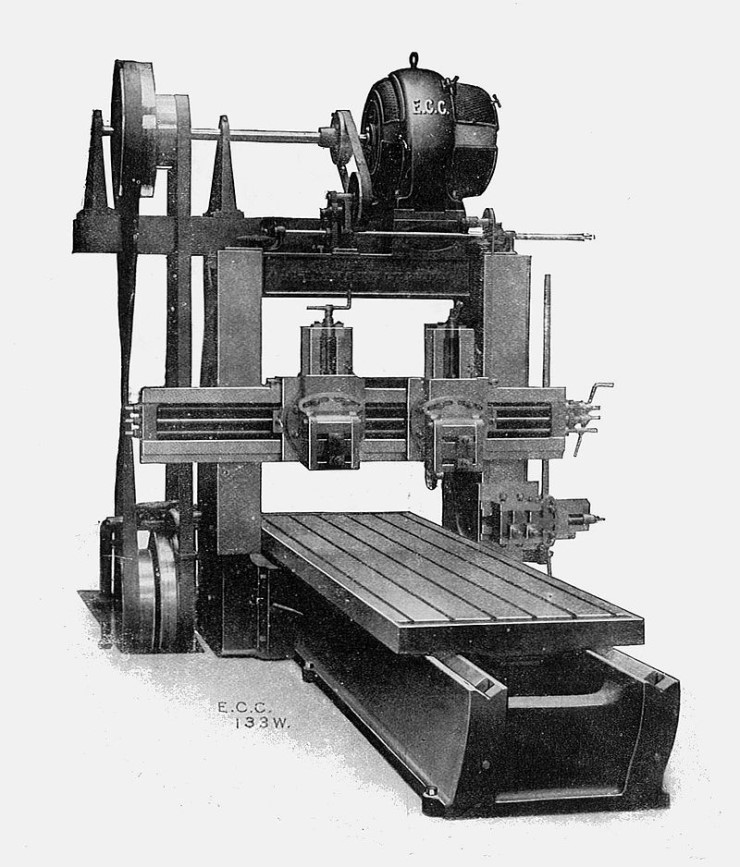

평삭기는 테이블위에 가공물을 고정시켜 놓으면 테이블이 왕복운동을 하면서 공구대에 달린 바이트에 가공물을 깍으며 가공하는 구조이다.



평삭기의 종류에는 두가지가 있는데

쌍주식 평삭기와 단주식 평삭기가 있다. 쌍주식 평삭기는 컬럼 즉 크로스레일을 지지하는 기둥이 2개인 평삭기를 말하며 단주식은 한개인 평삭기를 말한다 참고로 위 평삭기는 쌍주식이다.







3. 형삭기(shaper)



(출처 : 위키백과)

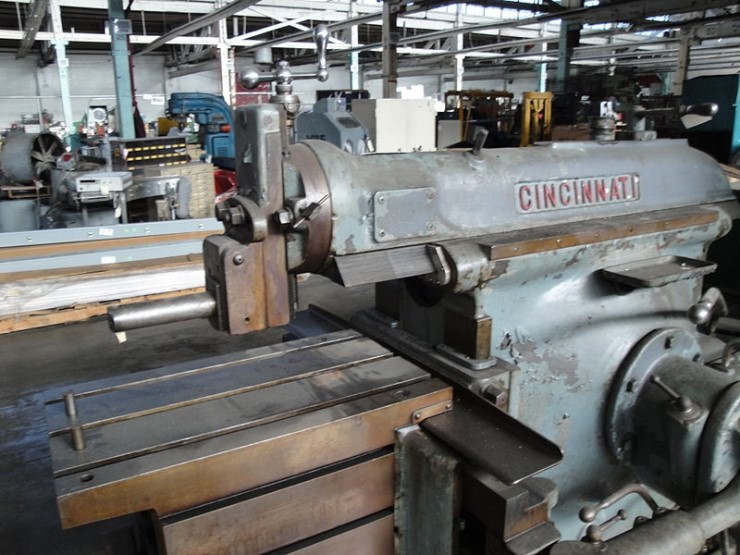

형삭기는 테이블위에 가공물을 고정시켜놓고 램이 왕복운동을 하면서 램 앞에 있는 공구대에 달린 바이트가 가공물을 절삭하는 기계이다.







4. 입삭기(slotter)

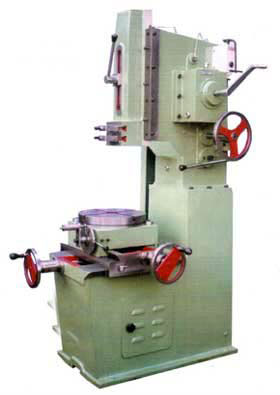

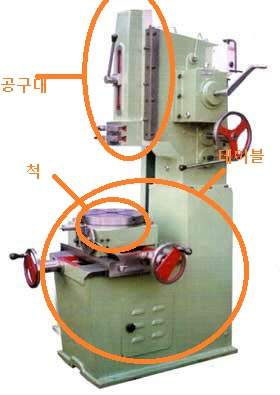

입삭기는 척에 가공물을 고정하여 공구대를 위아래로 왕복운동을 하며 공구대에 달린 바이트가 척에 고정된 가공물을 절삭하는 기계이다.

또한 입삭기의 테이블은 회전을 할 수 있기 때문에 회전을 통한 톱니 가공이 가능하다.









4. 브로칭(Broaching)



(출처 : 위키백과)

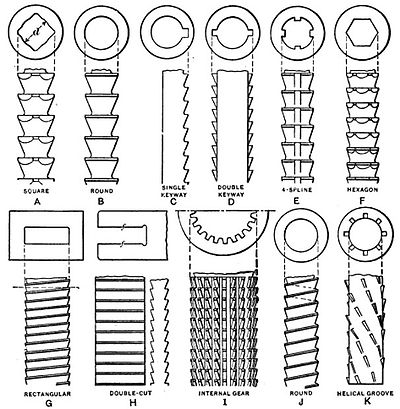

위 그림이 브로치(broach)인데 브로치의 모양에 따라 절삭이 다르게 되는것을 볼 수 있다.

여기서 브로치란 수많은 절삭 인선을 가진 공구를 말한다.



브로치는 저렇게 긴 막대모양의 절삭 인선이 있는 공구인데 이것을 브로칭 머신으로 가공물에 넣어 가공한다.

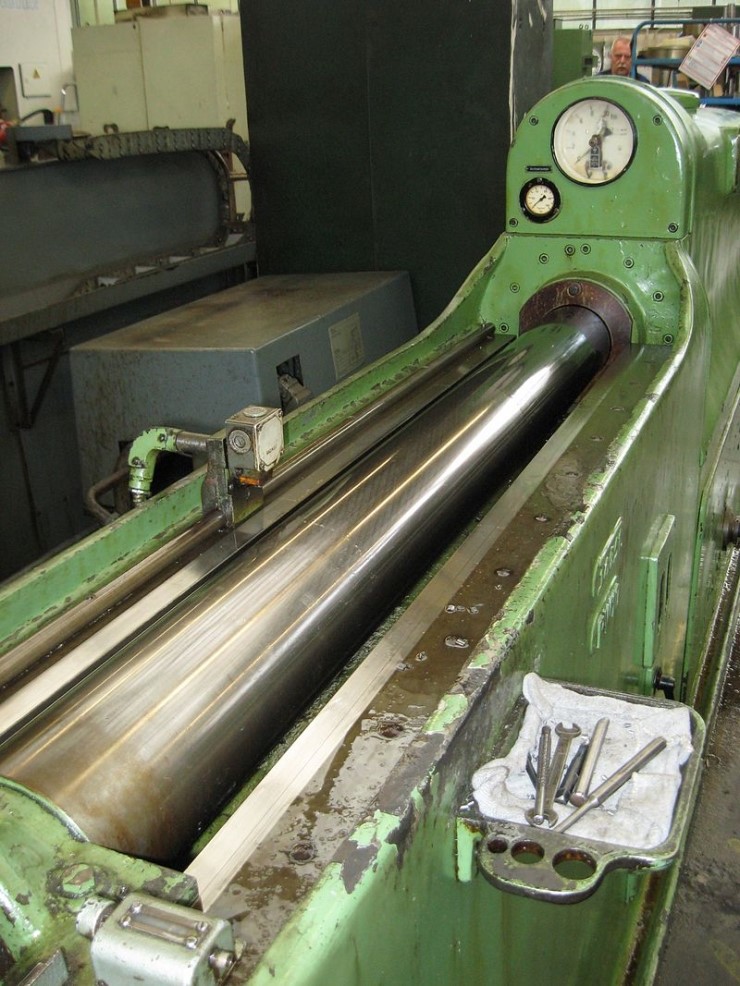

(출처 : 위키백과)

위 사진은 수평형 브로칭 머신이다. 이것외 수직형 브로칭 머신도 있다.



브로칭은 단지 가공물에다 브로치를 넣기만하면 되기 때문에 빠른 작업속도를 가지고 있다.
