절삭가공 - 회전공구(밀링, 보링, 드릴링 등)에 대하여



비절삭가공 : chip이 발생하지 않음, chuck working이 아님	주조	목형,주형,주조,특수주조,플라스틱 몰딩
	소성가공	단조,프레스 가공, 인발, 압출
	용접	압접, 납땜  융접--전기용접       └가스용접       └고주파 용접
	특수 비절삭가공	버니싱, 숏 블래스트
절삭가공 : chip이 발생 chuck working	절삭공구가공	고정공구	플레이너(planer machine), 브로칭, 형삭기(shaper), 입삭기(slotter),선반(lathe)
		회전공구	밀링(milling), 드릴링(drilling), 보링(boring), 호빙(hobbing), 소잉(sawing)
	연삭공구가공	고정입자	연삭(grinding), 호우닝(honing), 랩핑(lapping)
		분발입자	초음파 가공,액체 호우닝



회전 공구는 뜻 그대로 공구가 회전을 한다. 일반적으로 가공소재는 테이블에 고정되어 있으며 필요에 따라 움직일 뿐이다.



이번에 알아볼 회전 공구 작업에는 대표적인게 밀링 그리고 드릴링, 보링, 호빙, 소잉 등이 있다.



1. 밀링(milling)

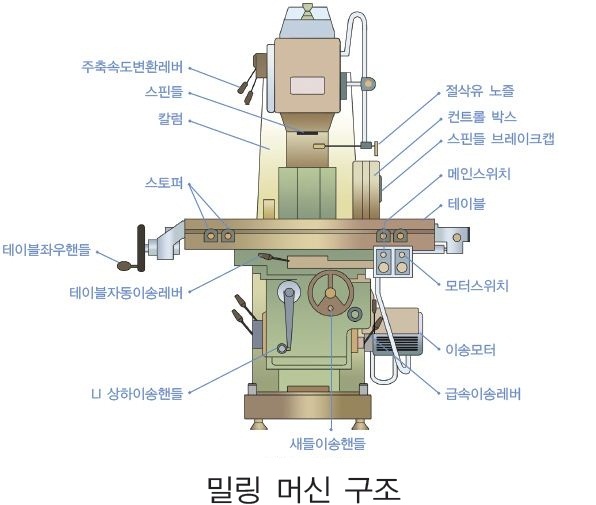

(출처 : 나무위키)

밀링은 다인으로 구성된 회전 절삭공구로 가공하는 작업을 말한다.

밀링 머신의 종류에는 스핀들과 테이블이 수직이냐 수평이냐에 따라서 수평식과 수직식이 있고 스핀들의 개수에 따라서 스핀들이 1개 이면 일반 밀링 머신 여러개이면 터렛 밀링 머신이라고한다. 또한 스핀들을 자유롭게 움직일 수 있으면 유니버셜 밀링 머신이라고 한다.

참고로 위의 사진은 스핀들과 테이블이 수직이므로 수직 밀링 머신이다.



밀링 머신을 분류하는 변수 - 테이블과 스핀들의 수직 혹은 수평상태,자유도, 축의 갯수

밀링 머신의 작업을 분류하는 변수 - 밀링 커터



밀링 머신에서 중요한 요소가 밀링 커터인데 밀링 커터에 따라 밀링으로 작업 할 수 있는게 확연히 달라지기 때문이다.

다음은 밀린 커터의 종류이다.



수평 밀링 머신에서 사용가능한 커터

메탈 슬릿팅 소우(metal slitting saw) : 주로 절단 홈깍기 등에 사용하는 수평 밀링 커터 바이트이다.

플레인 커터(plain cutter) : 공작물의 평면에 절삭에 사용되는 수평 밀링 머신의 커터이다.

사이드 밀링 커터(side milling cutter) : 측면 및 원주 방향에 절인이 있으며 홈 및 단면 가공에 쓰인다.

앵글러 커터(angular cutter) : 각형 커터로 원추 표면에 인부가 있어 공작물의 각의 절삭 혹은 홈 가공에 사용된다.



수직 밀링 머신에서 사용가능한 커터

수직 밀링 머신에서는 스핀들에 끼워서 작업하는 커터와 콜릿에 끼워 작업하는 커터 두가지 종류가 있다. 콜릿에 끼워 사용가능한 밀링 커터는 Shank 타입 밀링 커터라고하며 스핀들에 끼워 사용하는 밀링 커터를 엔드밀이라고 한다.

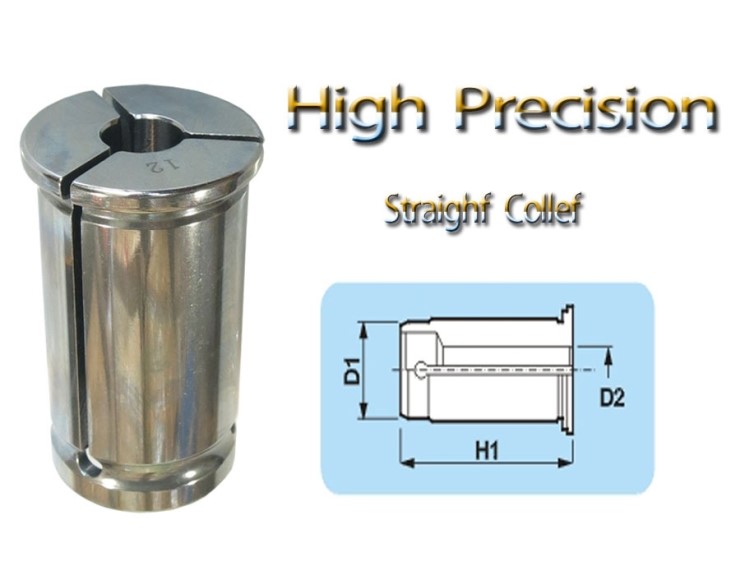

여기서 콜릿이란 기계장치중 한 종류로서 샤프에서 샤프심을 잡아주는 장치이다.

(출처 : 알리바바)



-수직 밀링머신









2. 드릴링(drilling)과 보링(boring)

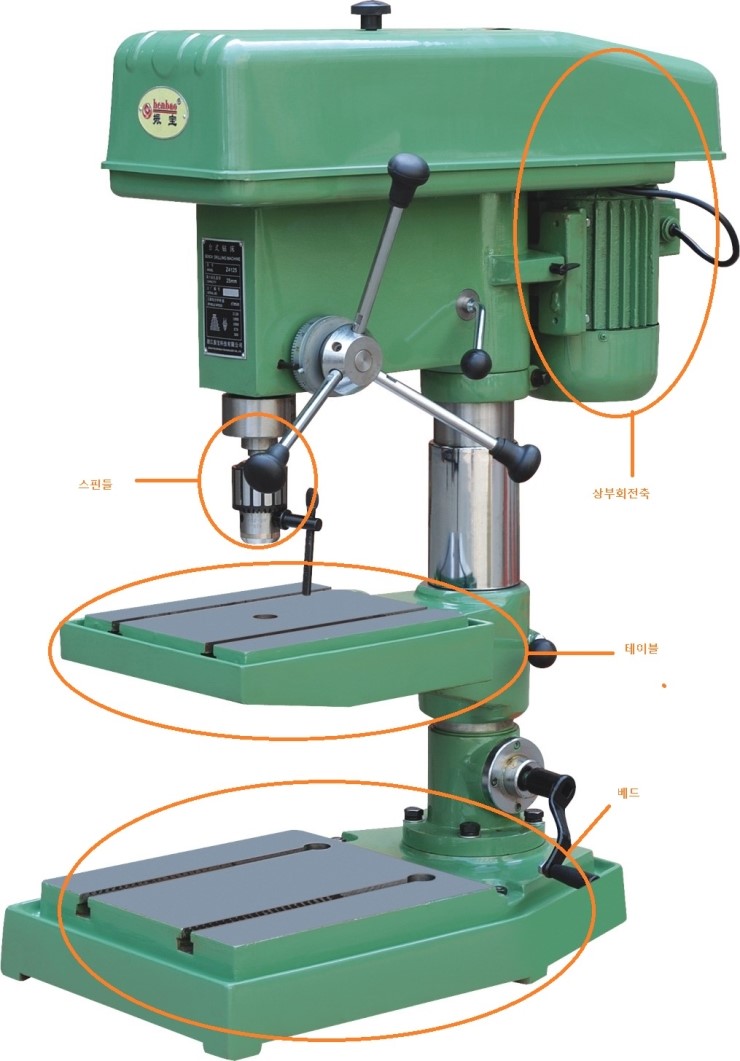

(출처 : 위키백과)

위는 일반적인 직립드릴링 머신이다.

드릴링 머신의 종류에는

저 위와 같은 직립드릴링 머신, 혹은 수평드릴링 머신이 있고

주죽 머리를 좌우로 왕복할 수 있는 레디얼드릴링 머신 레디얼드릴링 머신보다 자유도(드릴의 축을 자유자제로 바꿀 수 있는 정도)가 높은 유니버셜 드릴링 머신이 있다.

또 다른 종류의 분류로는 축의 갯수에 따라 홀축과 다축 드릴링 머신이 있으며 다축과는 별개로 터렛 드릴링 머신이 있다.



드릴링 머신을 분류하는 변수 - 테이블과 스핀들의 수직 혹은 수평상태,자유도, 축의 갯수

드릴링 머신의 작업을 분류하는 변수 - 드릴 비트



드릴링 머신으로 할 수 있는 작업에는 드릴링, 리밍, 보링, 카운터 보링 등이 있다.



드릴링(drilling) : 가장 일반적으로 드릴링 머신으로 할 수 있는 작업으로 소재에 구멍을 뚫는다.

리밍(reaming) : 구멍을 뚫은 곳을 마감할때(표면을 매끈하게)

카운터 보링(counter boring) : 보통 나사 머리를 넣을 공간을 만들기 위해서 하는 작업이다.



-터렛 드릴링 머신





일반적으로 소재에 구멍을 뚫고 그 구멍을 중심으로 더 큰 구멍을 뚫는 작업이 있는데 이것을 보링(boring) 작업이라고 한다.

-보링





동영상 4분 30초에 보링을 위한 바이트를 머신에 다는 모습이 보이는데 가장 일반적인 보링 바이트이다.





3. 호빙(hobbing)





호브란 치형곡선으로 웜의 한 종류이다. 이런 호브를 회전시켜 소재를 절삭하는 작업을 호빙이라고 한다.

아래 동영상을 보면서 알겠지만 가공소재 또한 조금식 회전을 한다.





4. 소잉(sawing)



소잉은 쇠톱을 이용한 왕복절삭운동으로 소재를 자르는 작업을 말한다.

다른 머신( 예를들어 선반)으로도 절단 작업은 가능하지만 소재의 낭비가 많고 비효율적이다.

소잉 머신에는 3가지 종류가 있는데 핵 소잉(hack sawing), 서큘러 소잉(circular sawing), 밴드 소잉(band sawing)이 있다.

-핵 소잉 머신



핵 소잉 머신에서 핵 소우(hack saw)란 쇠톱을 의미한다.

한 방향으로 절삭하며 쇠톱을 당길때 절삭이 된다.



-서큘러 소잉 머신



서큘러 소잉 머신은 둥근 톱으로 소재를 절단을 한다 다른 소잉 머신에 비해 절단능률이 좋고 절단시간이 단축되어 효율적이다.





-밴드 소잉 머신



밴드 소잉 머신은 band 형태  띠톱의 의하여 소재를 절단한다.

6분20초부터 밴드 소잉 머신으로 작업하는 것을 볼 수 있다.
